产品介绍
流量测量与过程监测。选型时请提供介质、流量范围、工作温度与压力。 具体型号与技术参数可结合下方产品资料确认，或直接联系我们。
产品信息
- 产品类别
- 流量计
系列 / 型号
按型号、量程和工况选择规格。
资料来源：产品选型样本 · 第 28 页
- 样本举例：LUGB -2 3 -25 -4 B Y -R1 -P3 -N -10～80 m³/h。
- 可选配智能流量积算仪；例如 XLT-5002 适用于蒸汽计量，可接温度、压力补偿传感器。
LUGB / LUGBT 选型代码
| 选型项目 | 代码 | 说明 |
|---|---|---|
| 大类 | LUGB | 应力式涡街流量计（传感器、变送器） |

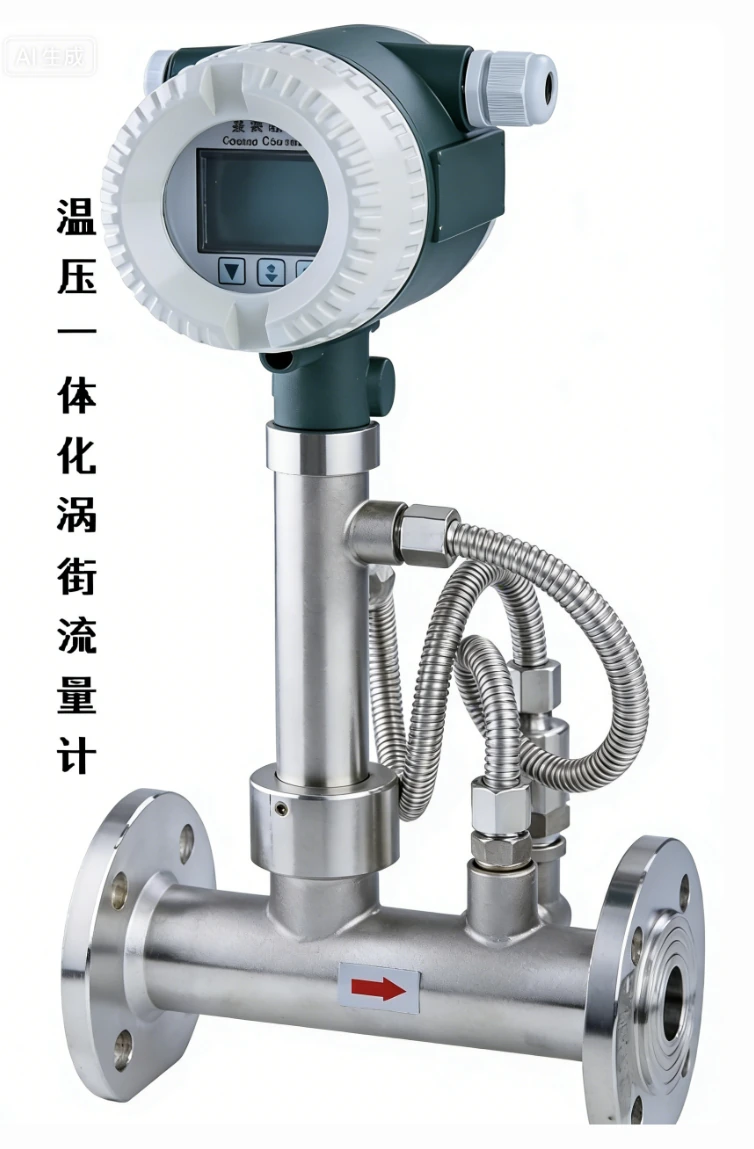

| LUGBT | 温度补偿一体式，适用于饱和蒸汽 | |

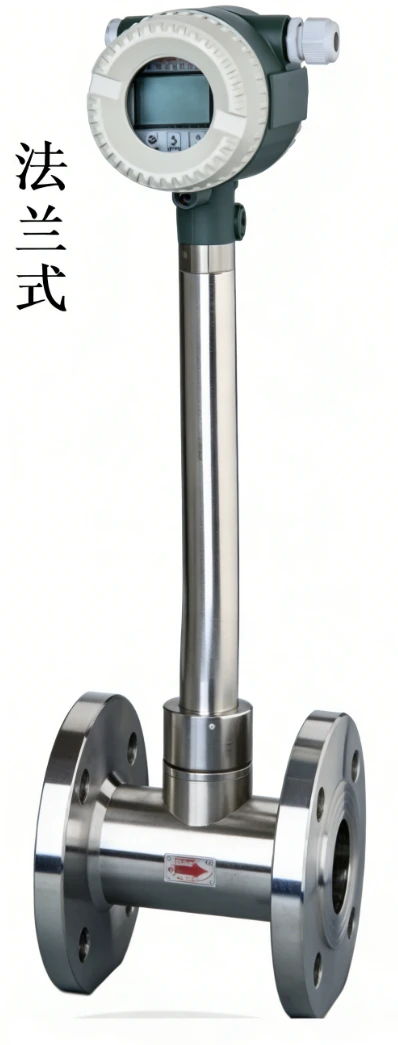

| 连接方式 | -1 | 法兰连接：DN15～100，P3=2.5 MPa；DN125～400，P2=1.6 MPa |
| -2 | 法兰卡装：DN15～50，P3=2.5 MPa；DN65～100，P2=1.6 MPa | |
| -3 | 插入式 DN200～2000：螺纹旋入 P2=1.6 MPa；焊接定制 P3=2.5 MPa | |
| -4 | 卡箍式 DN15～100，P2=1.6 MPa | |
| 测量介质 | 2 | 液体 ≤+80℃ |
| 2G | 高温液体 ≤+150℃ | |
| 2TG | 特高温液体 ≤+300℃ | |
| 3 | 气体 ≤+80℃ | |
| 3G | 高温气体 ≤+150℃ | |
| 4 | 饱和蒸汽 ≤+250℃ | |
| 4G | 过热蒸汽 ≤+300℃ | |
| 通径 | -X | DN15～2000 mm，如 -25 为 DN25 |
| 输出信号 | -0 | 无输出，仅配电池供电、现场显示 |
| -3 | 三线制脉冲输出 | |
| -3Rs | 三线制脉冲输出 + RS485 通讯 | |
| -4 | 二线制 4–20 mA；带 T 温度补偿型不适用二线制 | |
| -4Ht | 二线制 4–20 mA 带 HART | |
| 表头 | N | 无显示 |
| B | 智能数显，显示瞬时、累积流量等 | |
| 电源 | X | DC12V，仅配三线制脉冲输出 |
| Y | DC24V | |
| Z | 内置锂电池，仅配 B 表头 | |
| 管体材质 | -R1 | 不锈钢 304，检测件 316 |
| -R0 | 不锈钢 316，检测件 316 或 HC | |
| 压力 | -P2 | 1.6 MPa |
| -P3 | 2.5 MPa | |
| -P4 | 4.0 MPa，可定做 | |
| -P6 | 6.3 MPa，可定做 | |
| -PT | 特殊法兰标准 | |
| 防爆 | -N | 无 |
| -Bi | 本安 Exia Ⅱ CT4 | |
| -Bd | 隔爆 Exd Ⅱ BT4 | |
| 测量范围 | 量程值 | 按流量范围表选择 |
