产品介绍
流量测量与过程监测。选型时请提供介质、流量范围、工作温度与压力。 具体型号与技术参数可结合下方产品资料确认，或直接联系我们。
产品信息
- 产品类别
- 流量计
系列 / 型号
按型号、量程和工况选择规格。
资料来源：产品选型样本 · 第 24 页
- 样本选型举例：LD -10 /Y ZA /AC /If /N /T2 /PTFE /316L /1m³/h
LD 系列型号选型表
| 选型项目 | 代码 | 说明 |
|---|---|---|
| 大类 / 连接方式 | LD | 电磁流量计，法兰连接（标配） |
| LDC | 电磁流量计，插入式 | |
| LDJ | 电磁流量计，夹持式 | |
| LDK | 电磁流量计，卡箍式 | |
| LDL | 电磁流量计，螺纹式 | |
| 公称通径 | -X | X 为公称通径 DN（mm） |

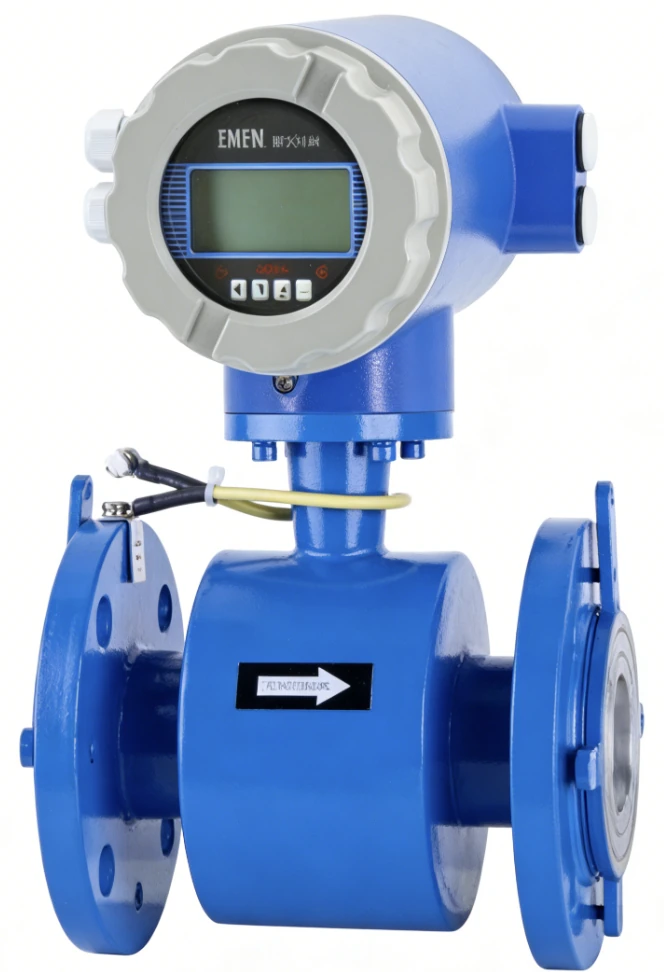

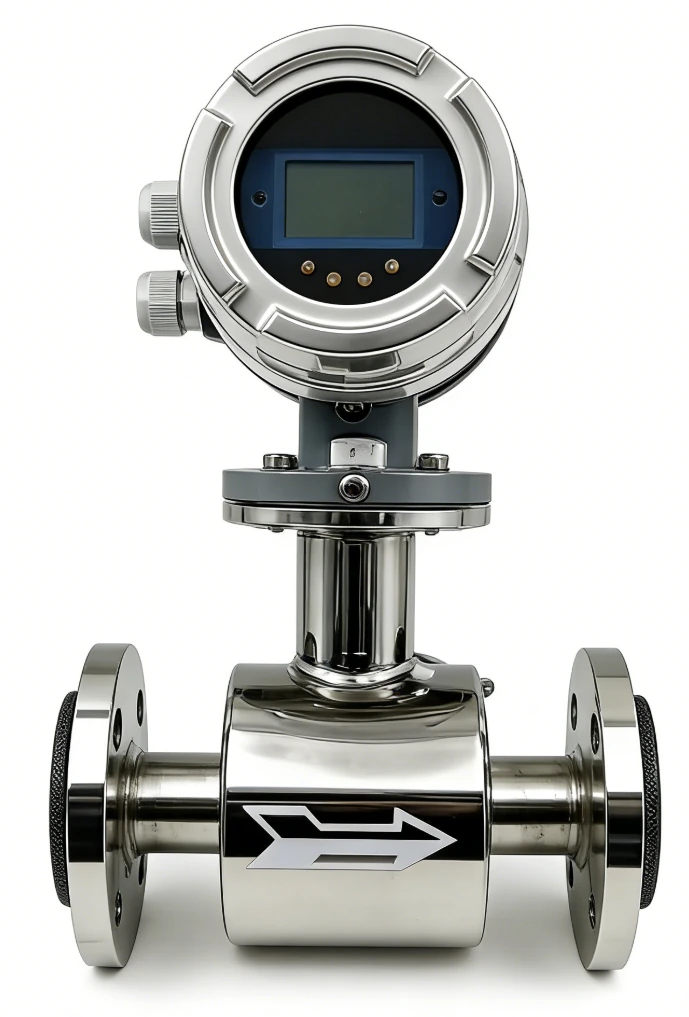

| 结构型式 | Y | 一体式 |

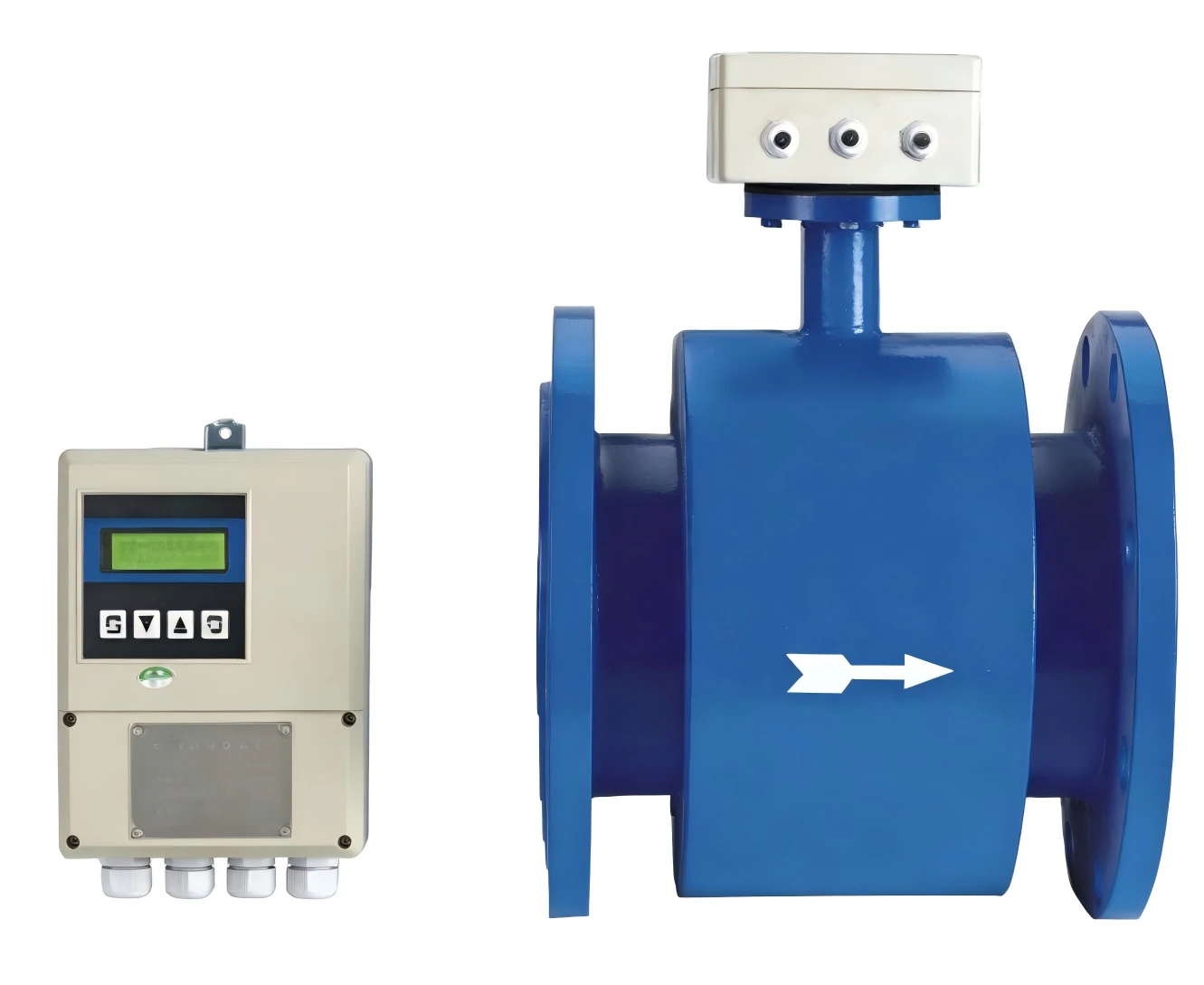

| F | 分体式 | |
| 转换器 / 表头形式 | ZA | 圆形转换器 |
| ZB | 方形转换器 | |
| ZC | 无显示，仅电流输出 | |
| ZD | 电池供电 | |
| ZE | 圆形转换器 | |
| 供电电源 | AC | AC220V（90–245VAC、50/60Hz） |
| DC | DC24V（20–36VDC） | |
| Z | 内置锂电池（3.6V） | |
| 输出信号 | If | 4–20mA 电流（四线制）、脉冲输出，基本配置 |
| Rs | 4–20mA 电流（四线制）、脉冲输出，带 RS485 通讯 | |
| Ht | 4–20mA 电流（四线制）、脉冲输出，带 HART 协议 | |
| 防爆要求 | N | 无防爆 |
| Ex | 隔爆型 | |
| 介质温度 | T1 | ≤65°C |
| T2 | ≤120°C | |
| T3 | ≤180°C（仅供分体式） | |
| 压力等级 | /Pn | P00=0.25MPa，P0=0.6MPa，P1=1.0MPa；P2=1.6MPa，P3=2.5MPa，P4=4.0MPa；P6=6.3MPa（特制），P10=10MPa；高压 P16、P26。 |
| 衬里材质 | NE | 氯丁橡胶（≤65°C、DN50–2200） |
| PUNE | 聚氨酯橡胶（≤65°C、DN25–700） | |
| PTFE | 聚四氟乙烯（≤160°C、DN10–1000） | |
| F46 | 聚全氟乙丙烯（≤200°C、DN10–300） | |
| PFA | 可熔性聚四氟乙烯（≤200°C、DN10–300） | |
| CS | 陶瓷（≤600°C、DN25–300） | |
| 电极材质 | 316L | 不锈钢 316L |
| HC | 哈氏合金 C | |
| HB | 哈氏合金 C | |
| Ti | 钛 | |
| Ta | 钽 | |
| Pt | 铂 | |
| Tuc | 碳化钨 | |
| CS | 陶瓷 | |
| (3) | 3 电极结构，其中 1 个为接地电极 | |
| 测量范围 | X | 参考流量选择表（m³/h） |
| 分体信号线 | X | 信号线长度（m） |
