产品介绍
流量测量与过程监测。选型时请提供介质、流量范围、工作温度与压力。 具体型号与技术参数可结合下方产品资料确认，或直接联系我们。
产品信息
- 产品类别
- 流量计
系列 / 型号
按型号、量程和工况选择规格。
资料来源：产品选型样本 · 第 19 页
- 样本选型举例：LZ DH -25 /R1 /M4 /Es4 /H1 /P4 /L 100–1000 L/h。

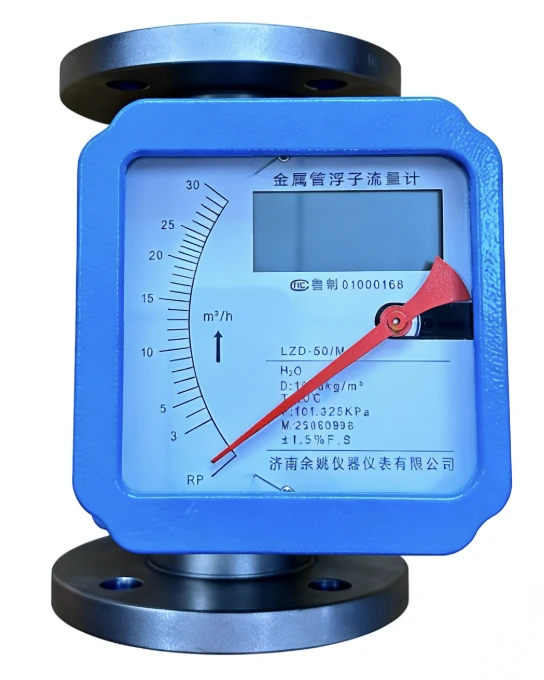

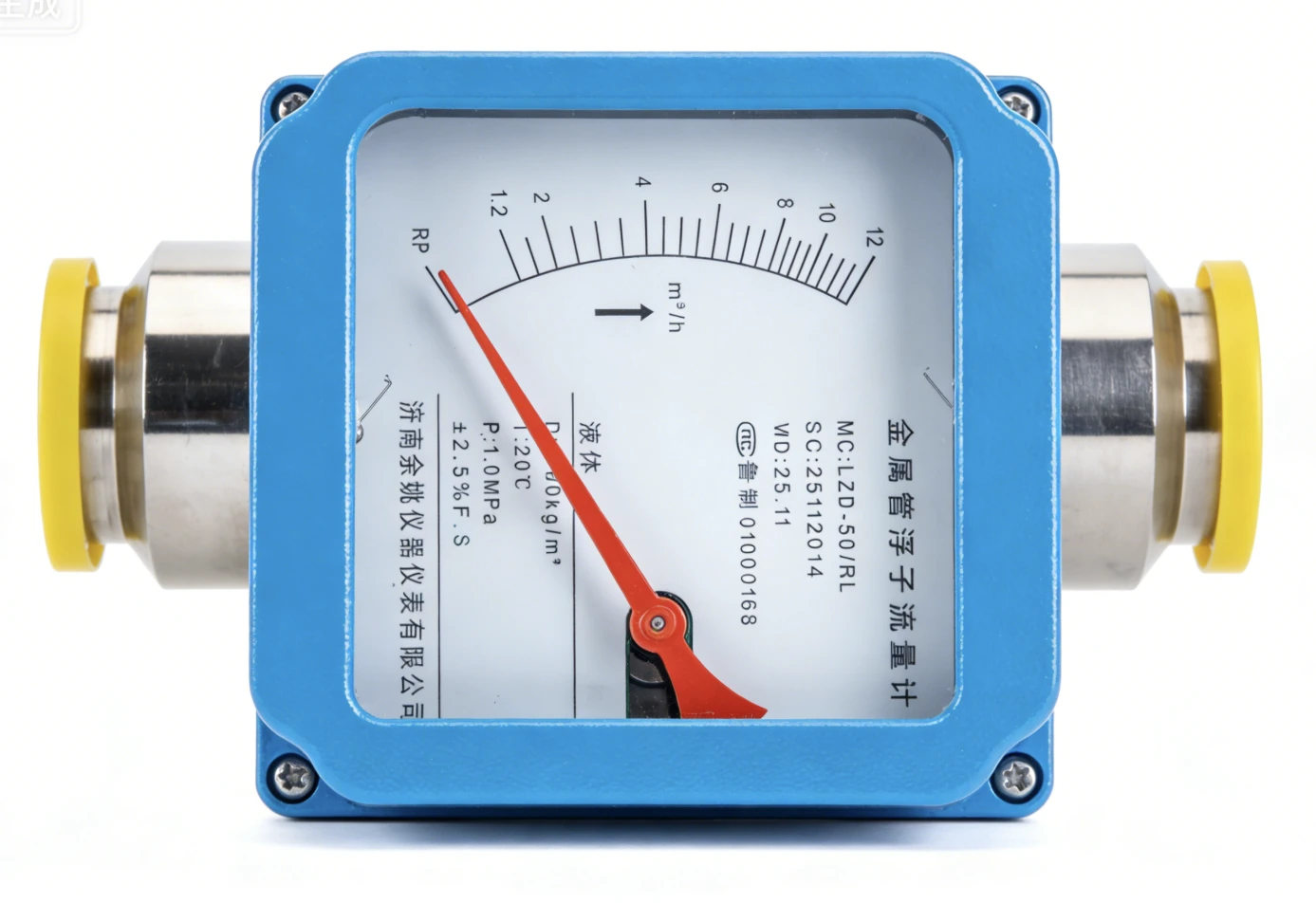

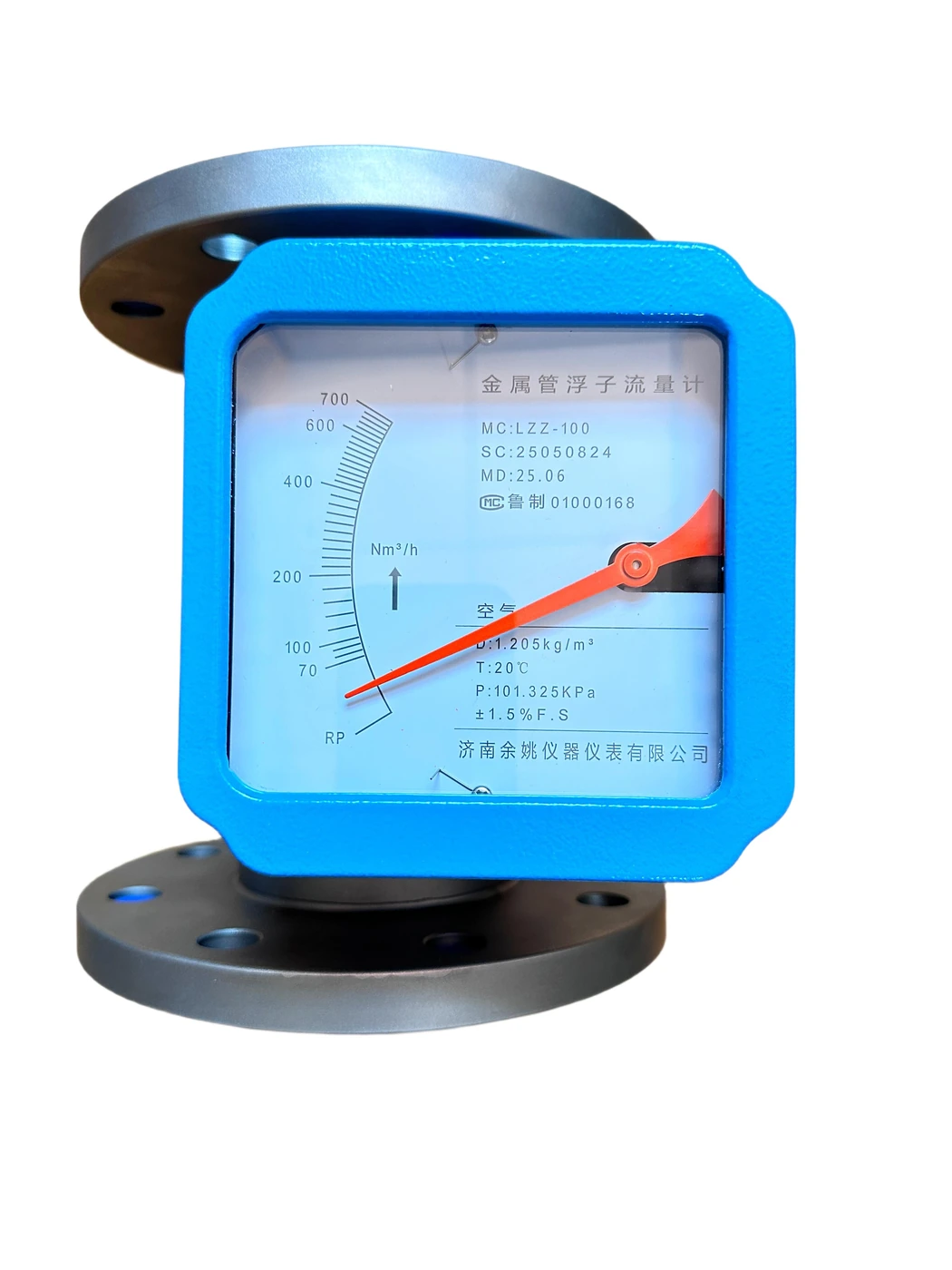

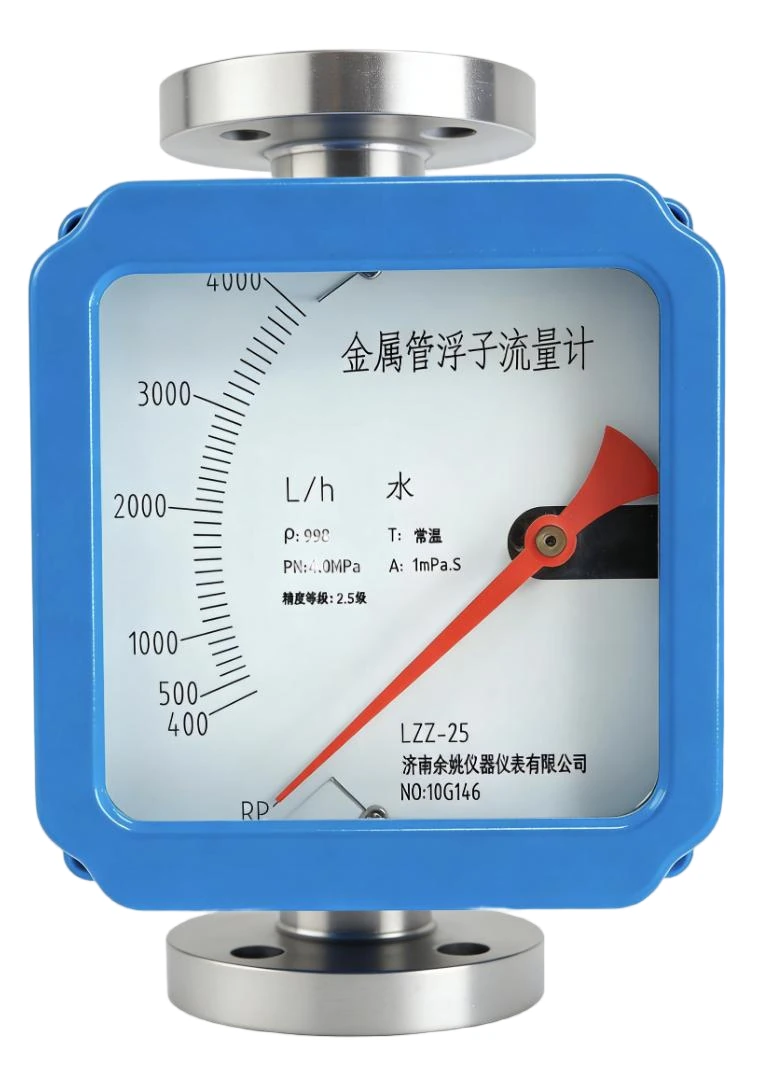

LZ 金属管浮子流量计选型代码
| 选型项目 | 代码 | 说明 |
|---|---|---|
| 大类 | LZ | 金属管浮子流量计（转子流量计） |
| 功能结构 | ZH | 孔板浮子式，机械指针指示（含电池供电型） |
| DH | 孔板浮子式，机械指针指示带电远传（含液晶表头型） | |
| Z | 孔板或锥管浮子式，机械指针指示（含电池供电型） | |
| D | 孔板或锥管浮子式，机械指针指示带电远传（含液晶表头型） | |
| 公称通径 | -X | X 为 DN，单位 mm |
| 测量管 / 浮子材质 | R1 | 不锈钢 304 |
| R0 | 不锈钢 316 | |
| RL | 不锈钢 316L | |
| F | 不锈钢 304 衬 PTFE 或 F46，防腐型；水平型无防腐型 | |
| 指示器 | M1 | 指针式、竖表头、铝合金外壳 |
| M2 | 指针式、方表头、不锈钢外壳 | |
| M3 | 指针式、圆表头、铝合金外壳 | |
| M4 | 指针式、方表头、铝合金外壳 | |
| M5 | 指针式、方表头、铝合金外壳、大视屏 | |
| M2S | 液晶式、方表头、不锈钢外壳、智能型 | |
| M3S | 液晶式、圆表头、铝合金外壳、智能型、隔爆型 | |
| M4S | 液晶式、方表头、铝合金外壳、智能型 | |
| M5S | 液晶式、方表头、铝合金外壳、智能型、大视屏 | |
| 输出信号 | Es4 | 4–20 mA 二线制，24 VDC 供电 |
| Ht | 4–20 mA 二线制带 HART 协议，仅液晶表头 | |
| Z | 电池供电，无信号输出，液晶显示瞬时及累积流量 | |
| 防爆 | Exi | M1：本安 Exib Ⅱ CT4；M2：本安 Exia Ⅱ CT4；选配 LB987S 安全栅 |
| Exd | 隔爆 Exd Ⅱ CT4，仅 M3S 指示器 | |
| 保温夹套 | T | 仅供 DN15～DN100 |
| 介质温度 | H1 | −40～+100℃ |
| H2 | −80～+250℃，防腐型最高 +120℃ | |
| 公称压力 | P2 | 1.6 MPa |
| P3 | 2.5 MPa | |
| P4 | 4.0 MPa | |
| P6 | 6.3 MPa，定制 | |
| 介质 | L | 液体 |
| A | 气体，加阻尼器 | |
| 报警 | K₁ | 下限报警，仅 M2/M4，不能与电远传共选 |
| K₂ | 上限报警，仅 M2/M4，不能与电远传共选 | |
| 连接 / 安装 | 空 | 垂直法兰连接 |
| LW | 垂直螺纹连接 | |
| KG | 垂直卡箍快装 | |
| SP | 水平法兰连接 | |
| SL | 水平螺纹连接 | |
| SK | 水平卡箍快装 | |
| Y | 其他要求 | |
| 测量范围 | 量程值 | 按流量范围表选择 |
